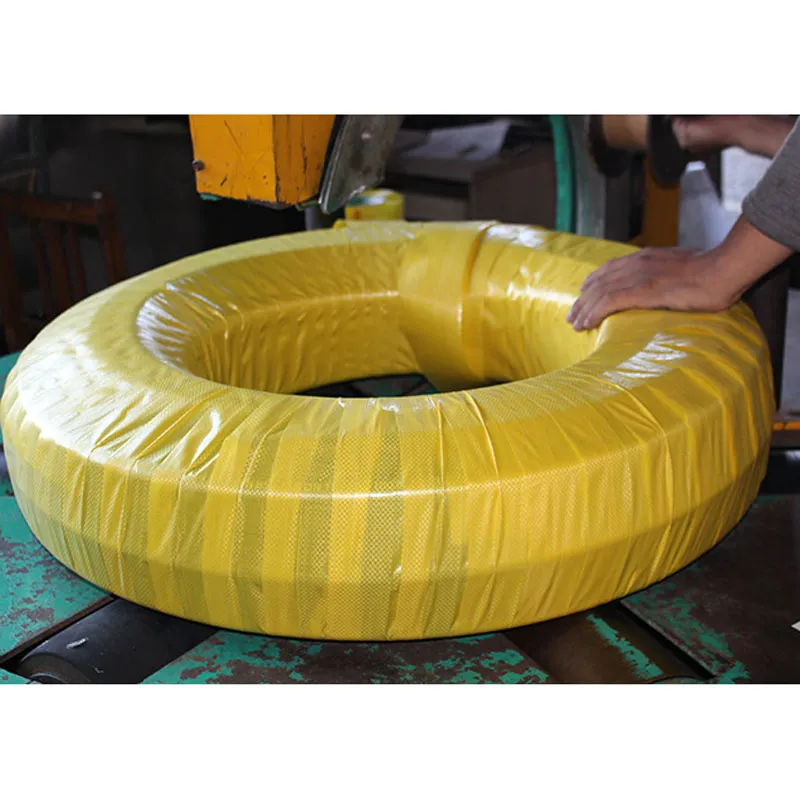

DIN EN853 Гидравлические шланги со стальной оплёткой
Шланг, соответствующий стандарту DIN EN 853, имеет трёхслойную конструкцию: внутренний резиновый слой, армирующий слой и наружный резиновый слой.
Описание
маркер
Описание продукта
Конструкция
Шланг, соответствующий стандарту DIN EN 853, имеет трёхслойную конструкцию: внутренний резиновый слой, армирующий слой и наружный резиновый слой.
• Внутренний слой: изготовлен из чёрной маслостойкой синтетической резины, обеспечивает герметичность и стойкость к транспортируемой среде.
• Армирующий слой: представляет собой однослойную или двухслойную оплётку из высокопрочной стальной проволоки, что обеспечивает прочность и устойчивость к давлению. Модель 1SN имеет однослойную оплётку, модель 2SN — двухслойную.
• Наружный слой: изготовлен из чёрной износостойкой и атмосферостойкой синтетической резины, защищает внутренние слои от внешних воздействий.
Характеристики
• Рабочее давление: варьируется в зависимости от внутреннего диаметра.
– Общий диапазон: от 17.5 МПа (вн. диам. 13 мм) до 46 МПа (вн. диам. 6.3 мм).
– Для серии 1SN: 4–25 МПа.
– Для серии 2SN: 8–41.5 МПа.
• Давление разрыва (испытательное): минимальное значение в 4 раза превышает рабочее давление, максимальное — до 184 МПа.
– Для серии 1SN: 16–100 МПа.
– Для серии 2SN: 32–165 МПа.
• Минимальный радиус изгиба: зависит от типоразмера.
– Пример: для вн. диам. 25 мм — 370 мм, для вн. диам. 6.3 мм — 100 мм.
• Диапазон рабочих температур: стандартный – от –40°C до +100°C. Для отдельных исполнений возможна работа до +120°C.
Области применения
Гидравлические шланги стандарта DIN EN 853 широко применяются в различных отраслях промышленности, включая:
• Угольная промышленность: в системах гидравлического крепления горных выработок.
• Нефтегазовая отрасль: для перекачки гидравлических масел, смазочных материалов и технологических жидкостей.
• Дорожно-строительная и специальная техника: в гидравлических системах экскаваторов, кранов, погрузчиков и другой самоходной техники.
